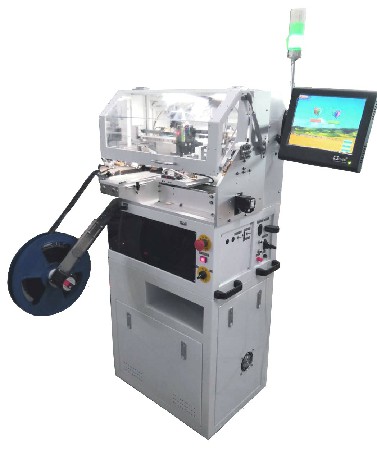

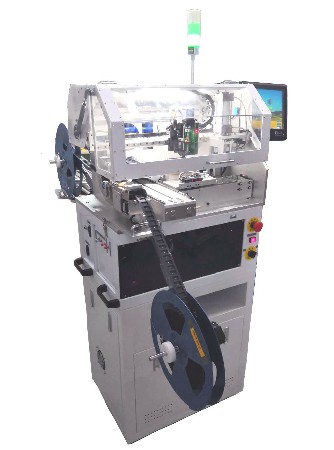

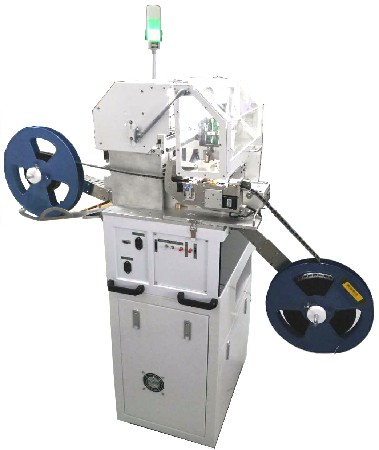

一、設備概述

人工將待成型的卷料盤進行上料后，利用XY-平臺對功率管自動抓取放入成型平臺、經平臺成型后，自動將成型作業完成的功率管放回卷盤并將保護膜壓合完。設備為單機方式，通過人工進行上下卷盤，以期實現功率管成型無人接觸的自動生產，提高效率，保證品質。

二、設計原則

1.設備結構緊湊、使用安全、維護方便、外型美觀；

2.傳動合理安全，運行平穩可靠；

3.電氣元件嚴格按照設計可靠性進行選型，確保整個系統具有較高的穩定性，可靠性和安全性；

4.兼容性好，換線調整操作方便；

5.效率和安全兼顧原則；

6.針對行業特性最適用原則。

三、工藝參數

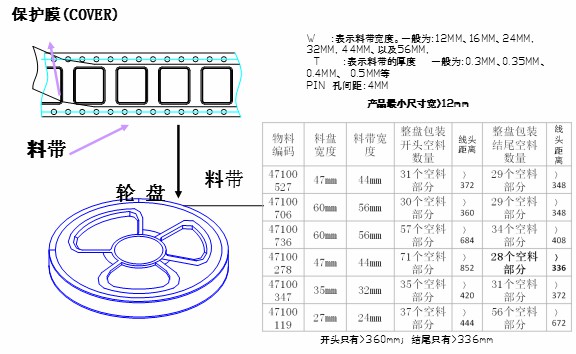

1. 料盤尺寸： 料盤半徑：R16.5cm,料盤厚度：15~45 mm

2. 設備作業面高度： 900mm+/-50mm（與人工站姿作業臺齊高）；

3. 功率管本體尺寸：Max： 40*22mm，Min：13*12mm

4. 生產節拍： A:編帶:小料11s/pcs    大料 13s/PCS  不同編帶飛達可快速互換。

B:Tray 盤:8s/pcs

5. 精度要求： 系統重復定位精度+/-0.05mm；

6. 設備尺寸要求：600*430*1400(長*寬*高, 參考值，滿足功能的前提下盡量小型化)；

7. 電源電壓： AC220 50Hz；總功率：300W  +/-40W

8. 氣源氣壓： 2～7kgf/cm2；

9. 環境溫度： 20℃±20℃

10. 設備外殼： 一體化機柜，底部帶腳杯及腳輪，白色烤漆
